同轴阀与减压阀的结合

在模块化设计中减压

   当数控机床的副主轴比主轴需要的压力小，但泵在失控状态下持续运行，该怎么办?

   这是一位制表业供应商曾经面临的问题。加工黄铜时，通过一只截止阀在每个部件循环中每一分半钟提供五次切割油。但是，副主轴上的压力过大，无法加工。避免使用费用相对昂贵的泵控制系统，此时，负责人们就要在“阀门水平”寻找解决方案。

   该怎么办？最好的办法就是询问RSG-Ventilutions的工匠们。“客户向我们讲述此事后，我们立刻想到我们将面临另一个有趣的挑战”。技术销售部的Vitali Gerlach微笑道。像往常一样，首先详细分析并了解客户的问题。

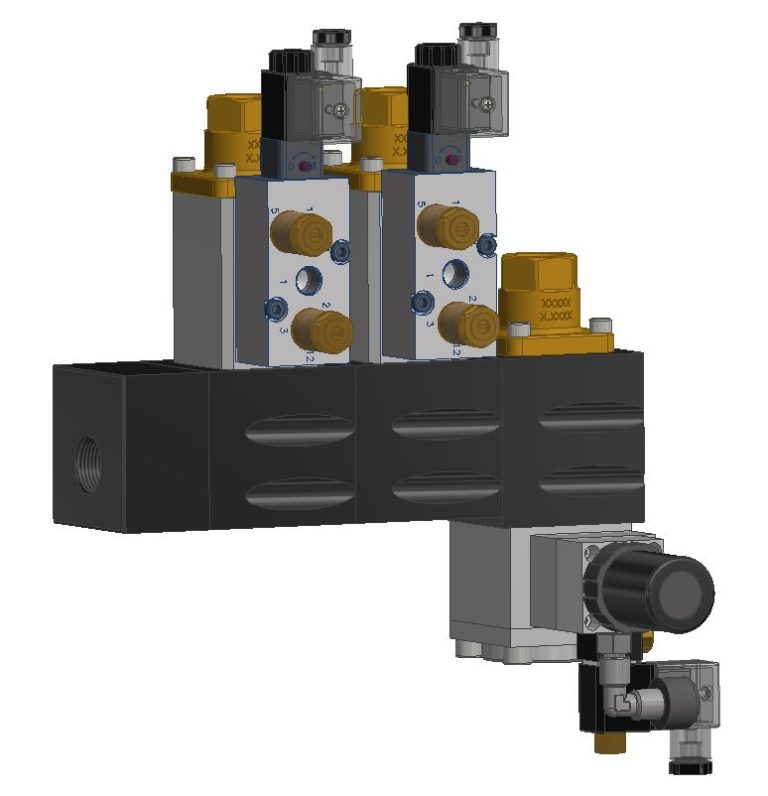

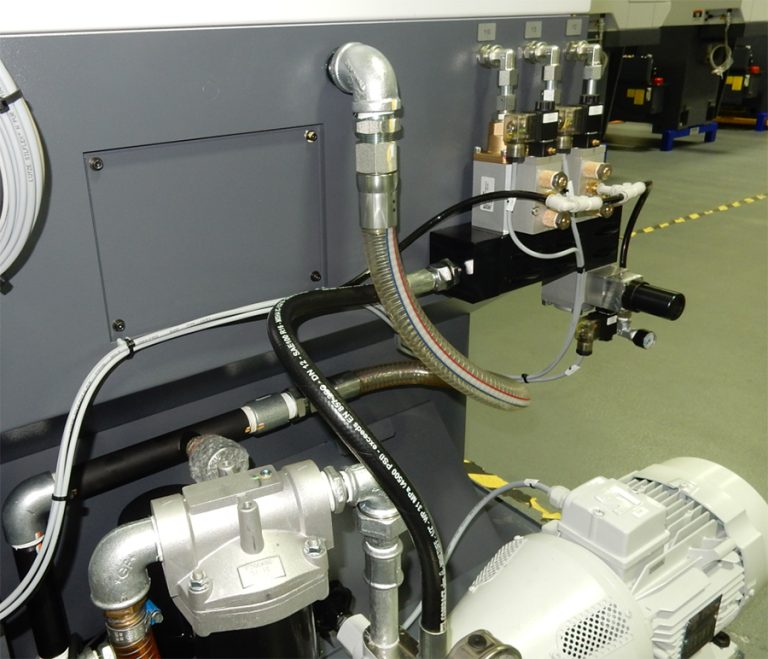

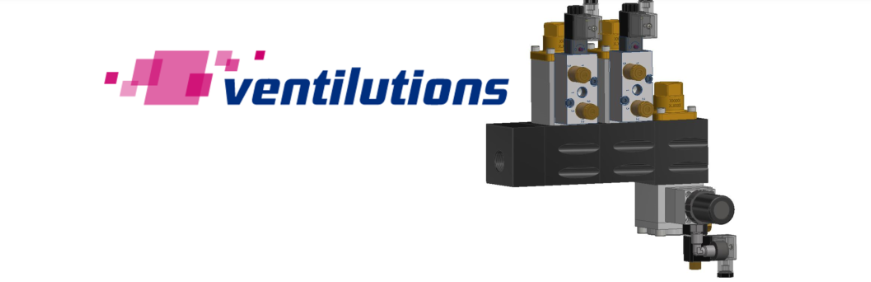

   缩小任务范围后，很快就找到了正确的想法。为了降低副主轴的供应压力，技术员们决定安装由几只外部控制同轴阀和一只减压阀组成的阀组。280 X系列公称内径DN10的阀组被选中了，减压阀为786 P DN12系列。

阀门创新技术助力快速研发

   为了让阀组和阀门符合客户的特殊要求，有必要对设计和技术做出一些改变，但技术员使用Ventilution的安装包才是本质问题。“利用我们的模块化设计，我们得以实现更快捷、更廉价的开发，” 工程师Gerlach解释道。“从客户咨询到交货仅用了4周的时间。我们有能力为客户提供快速的帮助”。

   结果呢？新开发的阀组消除了问题，客户极大地提高了设备的生产力、效率和使用性。如今，他想配备更多的设备。

一阀多用

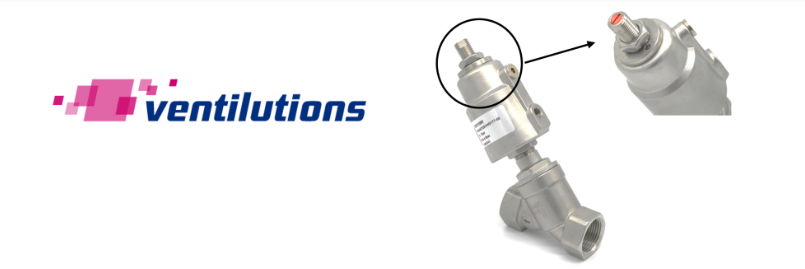

配置可调整轴的角座阀

   这家公司位于德国南部，制造切割机、切碎机和乳化剂，供应给屠夫和肉类加工业，设备尺寸因此变化不一。

一只阀门用于所有肉类加工设备

   为了进行自动清洗，水和强力洗涤剂必须在高压下通过设备，这一工艺由角座阀控制。此时，阀门起着截止阀的功能，控制清洗液流经设备的压力，所需压力取决于设备尺寸和要实现的预定目的。

   然而，制造商坚持使用一种型号的阀门用于整条生产线，还要求角座阀配有可调整轴，以便轻易而精准地调整阀门行程。依照食品法规，阀门的所有材料必为不锈钢。

Ventilutions提供成本高效的解决方案

   RSG的Ventilutions产品系列即可满足这些要求，由此，开发部使用标准的模块化系统作为设计全新阀门的基础。只有在模块化系统里找不到的部件，才进行重新设计。

节省开发费用

   我们的客户没有花费巨额开发费就得到了量身定做的解决方案，由此获益匪浅。由于达成了所约定的交货数量，上述这位肉类加工设备制造商的开发费完全可以忽略不计。

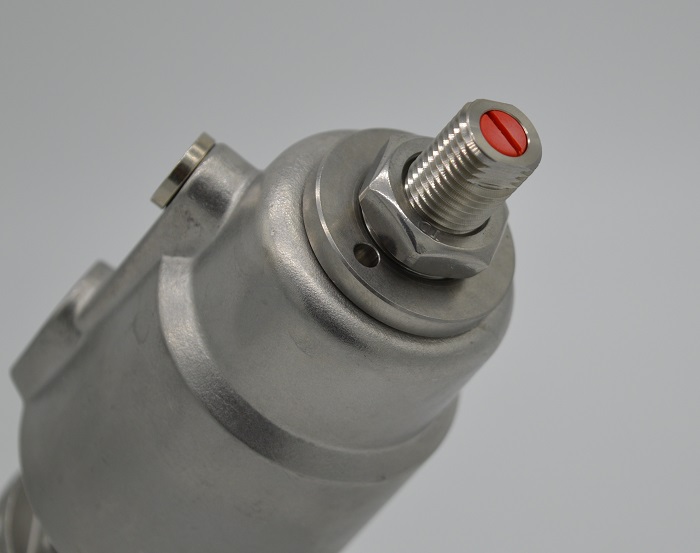

   为了提供合适的阀门，工程师们只是简单地为1”公称内径的标准角座阀V4A配备了一根无限可变不锈钢轴。根据阀门开度进行可视检验的轴和销子需进行全新设计。

快速开发和交货

   从最初接洽到首批货物交付，总耗时只有9个月。“多亏了Ventilutions，即便定制产品我们也能做出迅速反应。Ventilutions让我们客户在短期内用上了所需的阀门” Jürgen Mayer高兴地说。他是技术销售团队的成员，负责处理上述项目销售相关问题。

节省空间，增加速度，维护最小化

RSG同轴阀门为挤塑机提供解决方案

问题

   迄今为止，由于冷却介质常受到颗粒和自然成分的污染，用于冷却领域的彼此连接的阀门时常需要更换和维护。阀门很快阻塞。此外，单阀的使用也产生了每个阀门需要进行管道连接的不利之处。

解决方案

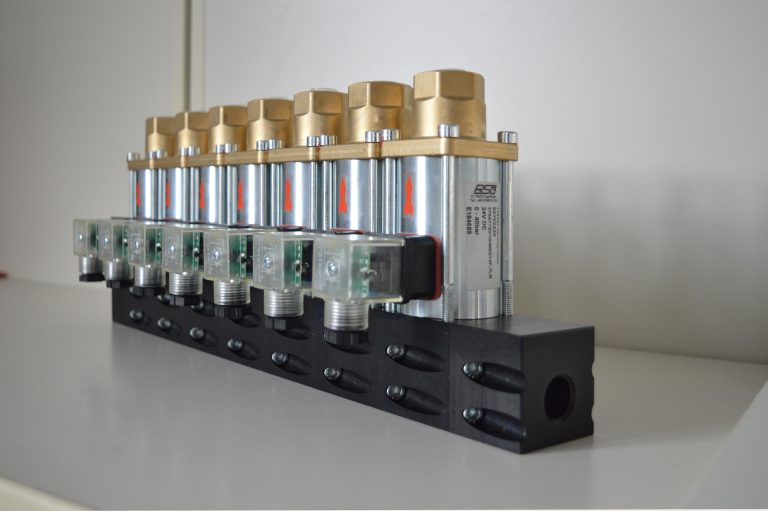

   RSG从Ventilutions模块化系统中开发出了安装到阀组上的同轴阀门。决定性的优势：阀门开关几乎不产生任何摩擦和差压，该阀门所提供的密封性能远超以往，耐用性高达数百万次开关。客户的第一个要求，即，缩短维护间隔和降低运行成本，就此得到了满足。

每次开关只需40毫秒

   此外，同轴阀以速度令人信服。开关一次只需40毫秒（DN10），较之传统阀门，提高了生产力和效率。在使用期间，具有极端高的重复精度。

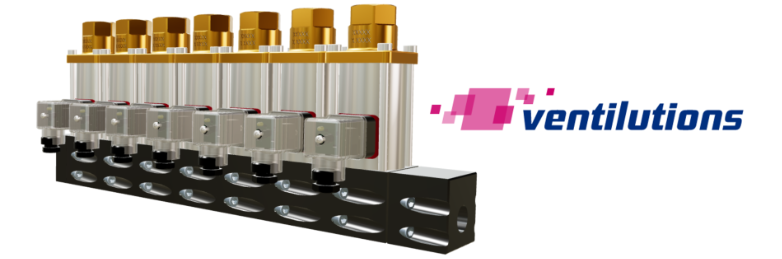

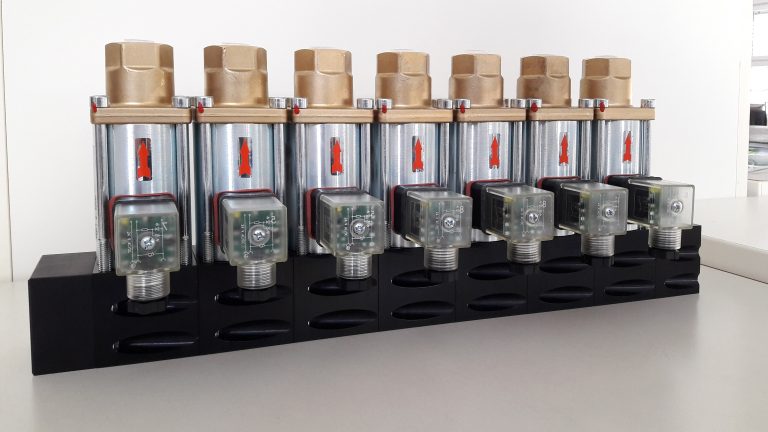

灵活、可延长的阀组节省空间

   但是，RSG用阀组解决了遗留的空间问题。阀组的模块化结构让已经集成了管道的阀组在有限空间内做出布置。因为单个模块按照一定角度加装了螺钉，阀组就能够轻易地延长。这一点也适用于需要满足不同要求的单个阀门。

   Ventilutions的模块化系统还能增加诸如压力开关、角座阀和安全阀等部件。

确定流向

   工程师甚至能改变流向。组合方式没有限制。0和100 bars之间一切皆有可能。

   然而，对这些特点有需求时，问题仍然存在。传统的应用是将正在运行的介质分配给不同的用户，不同的介质就可以被收集在一个管道里。由此，即可简单地转变流向。

   对于生产线上出现的极高密封需求或重复布置现象，RSG按照客户需求制造了一件式阀组，进一步减少了维护和检修的工作量。

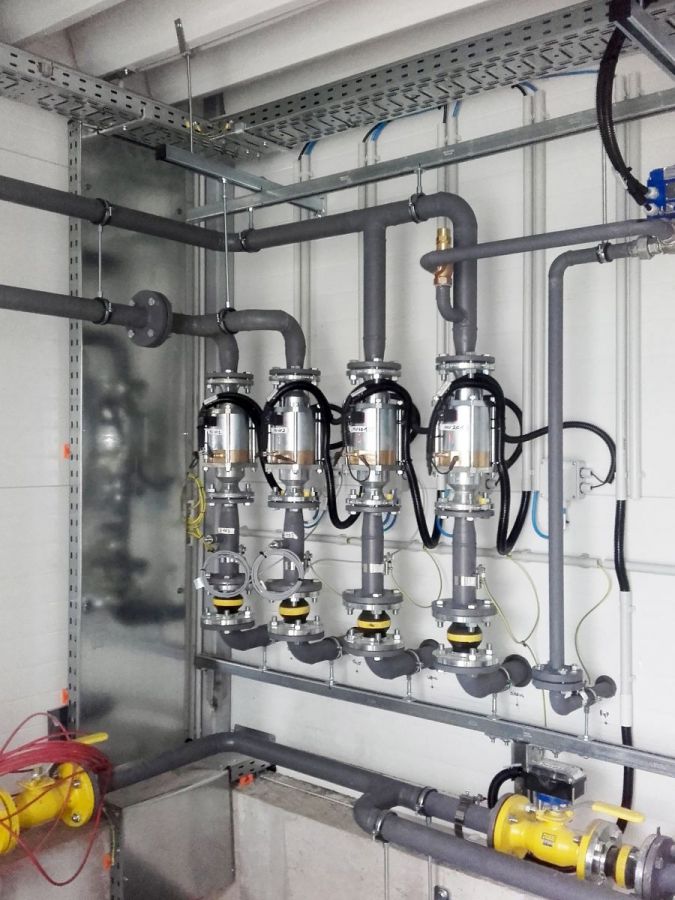

同轴阀用于汽车业

   开关频率快，耐久性高，紧凑设计以及与粘性介质良好的匹配性。这是一家德国汽车供应商匈牙利分公司对RSG同轴阀的要求。客户要求同轴阀的公称内径为DN40和DN50，用于一套供油系统，为德国一家大型汽车制造商的汽车变送器自动注油。这种工况下，在极其精确的时间间隔内对变送器注入经正确计量的油量至关重要。RSG同轴阀可实现上百万次的开关循环，运行时产生的磨损和摩擦远低于普通阀门。匈牙利公司寻找合适的产品时，联系了RSG并陈述了必要的运行参数。除了一般性要求，客户还需要同轴阀加装法兰，代替普通的螺纹连接。客户还要求安装阀位感应限位开关。多亏了RSG的模块化系统，RSG能够在第二天就以270系列为基础提供了包括所需参数在内的报价。“这一方案的优点在于我们能够迅速为客户提供定制且经长期验证的解决方案，以及颇具诱惑力的价格”，技术销售团队成员Vitali Gerlach解释道。“我们当然喜欢开发特殊解决方案，但我们的模块化系统Ventilutions经过多年的深入开发，可更快、更廉价地为客户提供帮助”，这名工业工程师指出。客户喜欢这款阀门，第二天就为其生产线订购了同轴阀。这些阀门自2018年1月以来使用至今。

规格概览
RSG 270系列2/2二位二通同轴阀
工作原理：直动
功能：NC（无电流时关闭）
压力范围：16bar
公称内径：40和50mm
阀体材料：黄铜
密封件：FKM
电源连接：230VAC
特殊设备：法兰连接，感应限位开关
